BESCHICHTUNGSVERFAHREN
Technologie, die Oberflächen neu definiert
Verbindung zum Grundmaterial

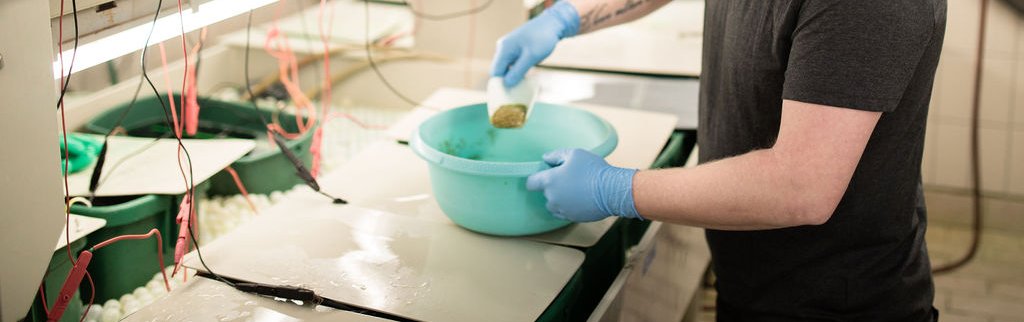

Als Grundträger für galvanische Diamantwerkzeuge dienen Grundkörper aus Metall oder Galvano ABS. Die Grundkörper stammen entweder aus der eigenen Fertigung, oder werden von Kunden beigestellt, wobei die unterschiedlichsten Geometrien umgesetzt und partiell beschichtet werden können.

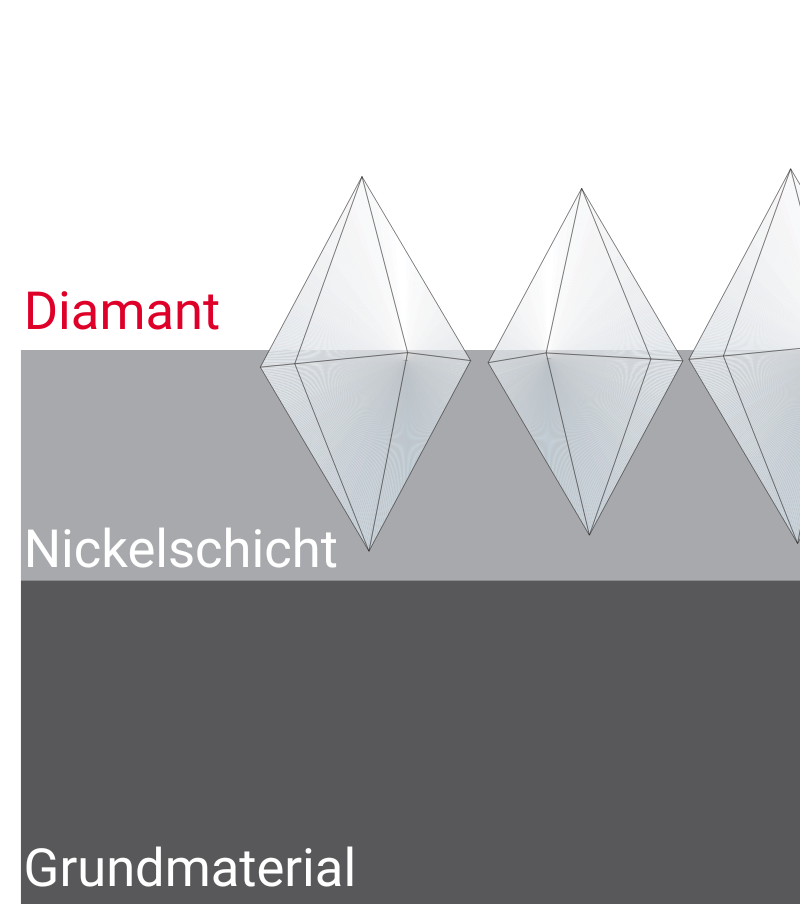

Bei der Beschichtung betten wir die Reibstoffteilchen (Diamant- oder Saphirkorn) in einer Nickel-Matrix ein und ermöglichen somit eine stark haftende Verbindung zum Grundmaterial. Hierbei kann die Beschichtung durch ein entsprechendes Abdecken der nicht zu beschichtenden Bereiche zielgenau auf die benötigten Flächen aufgebracht werden. Da der Beschichtungsprozess bei ca. 50°C durchgeführt wird, bleiben die Festigkeitseigenschaften der Werkstücke erhalten.
Folgende Werkstoffe eignen sich zur Beschichtung mit Diamant- oder Saphirkorn:
- Kohlenstoffhaltiger Stahl
- Rostfreier Stahl
- Messing
- Kupfer
- Aluminium
- Galvano-ABS
REM-AUFNAHME
Elektrogalvanisch aufgetragene Körnung.

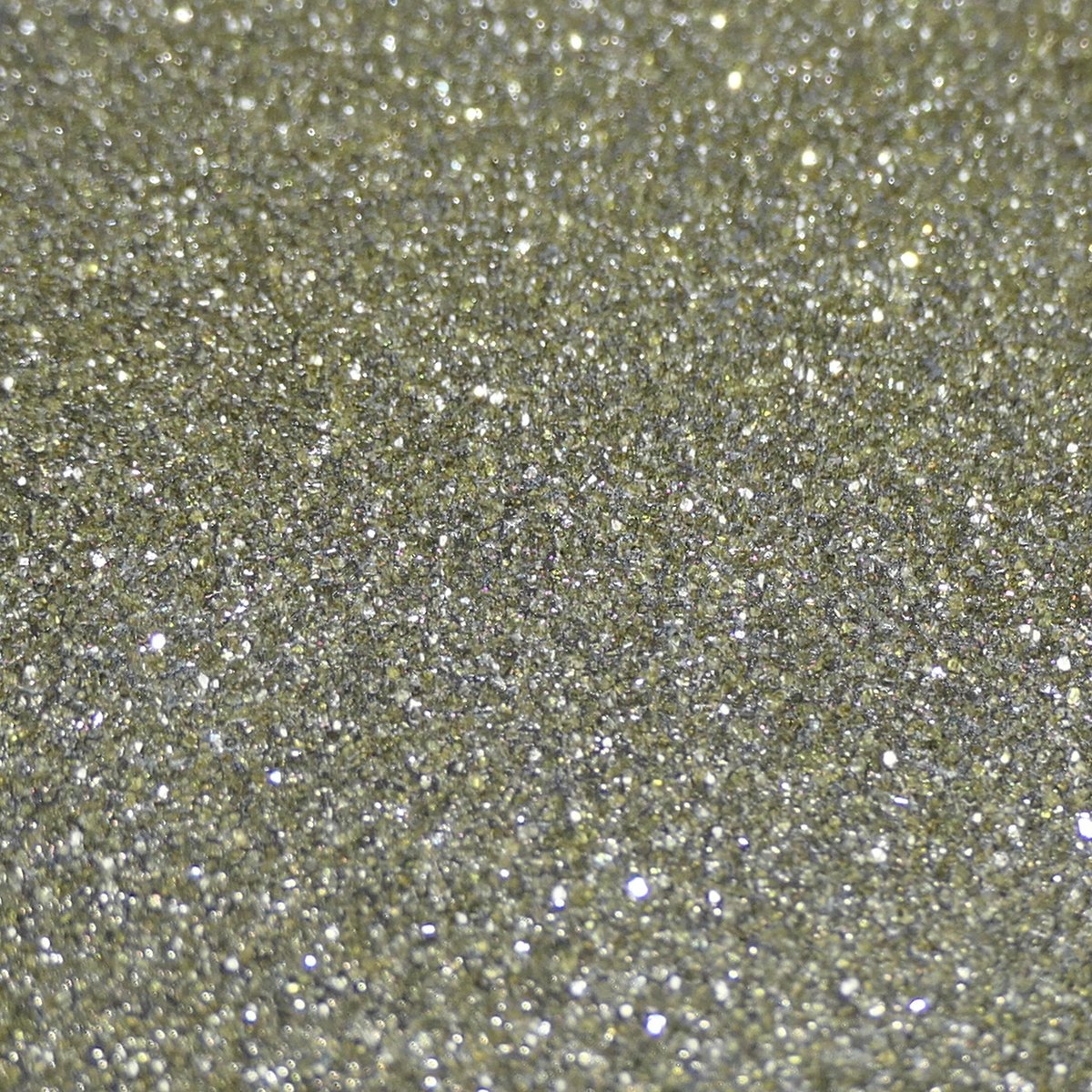

DIAMANTKÖRNUNG
WILOFA DIAMANT verfügt über unterschiedlichste Korngrößen und Geometrien, um für jede Anwendung das perfekt passende Diamantkorn anbieten zu können.
Die vorrätigen Diamantkorngrößen reichen von 7 μm bis 1001 μm
Für die unterschiedlichen Anwendungen müssen unterschiedliche Parameter beachtet werden, um eine optimale Performance der Beschichtung zu gewährleisten. Für spezielle, hochbelastete Anwendungen eignet sich ein Block-Diamantkorn, wodurch die entsprechende Standzeit der Werkzeuge deutlich erhöht wird.
Bei anderen Werkzeugen fordert die Anwendung ein eher schnittfreudiges Korn, um hier mit selbstschärfender Körnung einen möglichst schnellen Abtrag leisten zu können.
KORNGRÖßEN UND SCHICHTSTÄRKEN
-
Je nach Anwendung stehen unterschiedliche Diamant-, CBN- und Saphirkörnungen zur Verfügung. Unsere Diamantkörnungen reichen von sehr feinen bis zu groben Körnungen von rund 1.000 µm. Abhängig von der gewählten Körnung ergeben sich unterschiedliche Schichtstärken. Diese reichen bei den aufgeführten Standardkörnungen beispielsweise von ca. 0,025 mm bis 1,250 mm. Die passende Kombination aus Körnung und Schichtstärke wählen wir individuell entsprechend Ihrer Anwendung und den Anforderungen an das Bauteil aus.

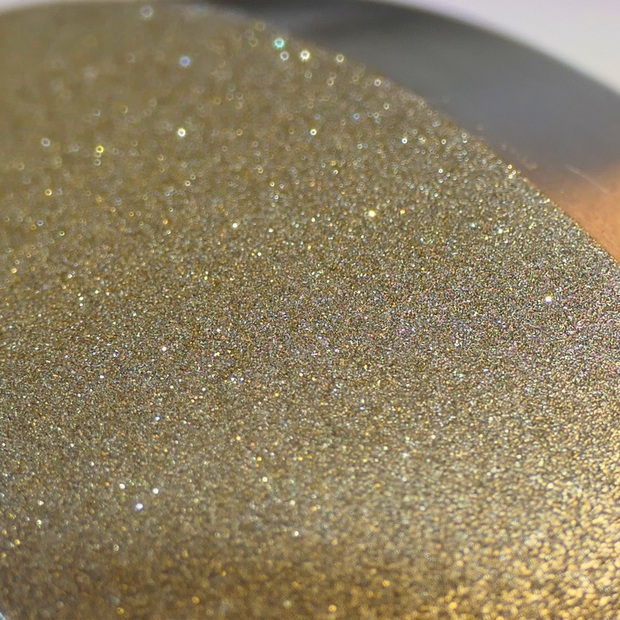

CBN-Körnung
Unsere Diamantwerkzeuge überzeugen durch ihre spezifische Funktionalität:
- Industrieproduktion und Maschinenbau
- Robotik und industrielle Automatisierung
- Medizintechnik
- Keramik- und Glasbearbeitung
- Kunststoffbearbeitung
- Schmuckindustrie
- Dentaltechnik: Zahnarztinstrumente und zahntechnische Werkzeuge
- Werkzeugherstellung: Diamantierung von Schraubendreher-Bits und ähnlichem
- Luft- und Raumfahrtindustrie
- Druckindustrie: Beschichtung von Papierbogennehmern
